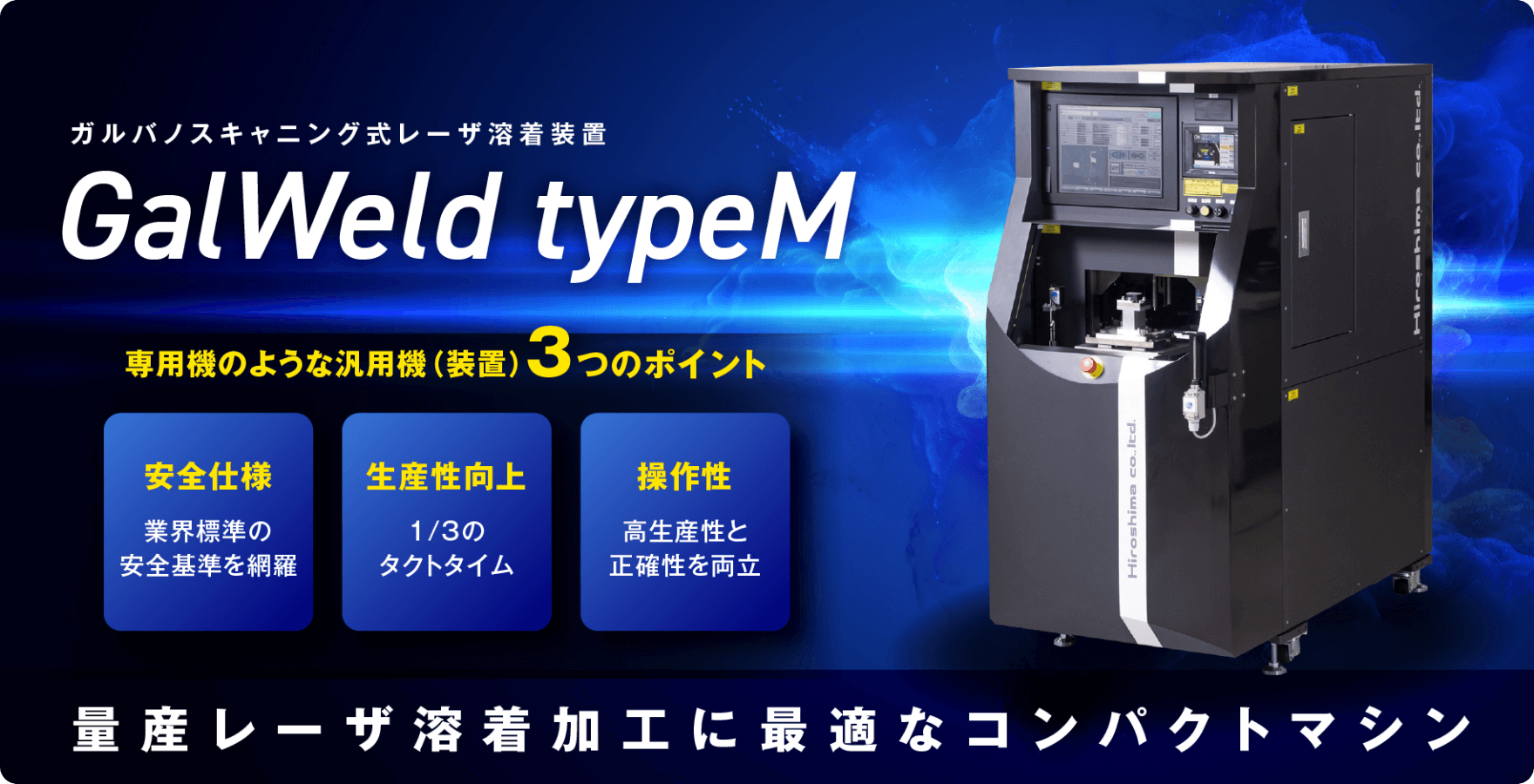

レーザ樹脂溶着装置typeM｜株式会社広島メカトロニクス事業所

生産性向上

高品質ファイバレーザ溶着機搭載・サーボによる正確な加圧力制御
量産仕様に特化した機能性・小型設計（装置サイズ:W700mm×H1,580mm×D1,450mm）
業界最速レベルのレーザ溶着（ワークセット後、自動引込み、溶着タクト完了まで）

操作性

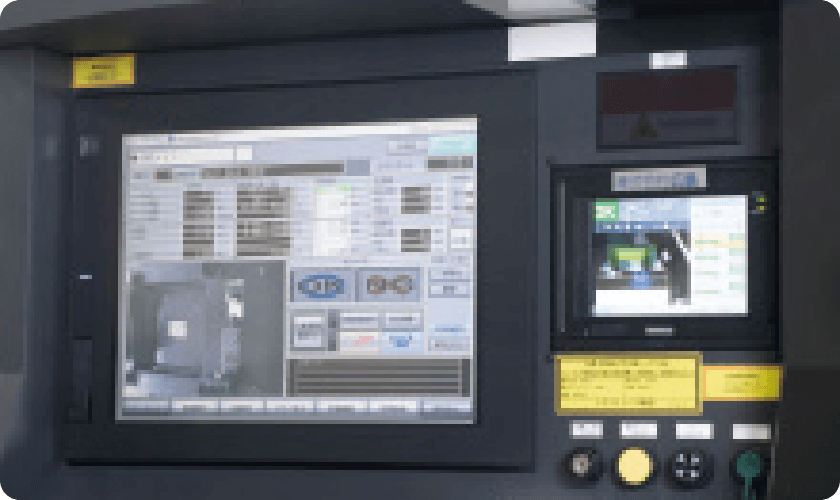

設定も動作も全て本体タッチパネルで完結。ワンコントロール
治具段取りも簡単で小ロットにも対応・画像判定によるワーク品種を確認
レーザパワー、加圧力、沈み込み量で製品品質を自工程保証・ワークセット後の自動化を実現

安全仕様

レーザ溶着装置に必要とされる汎用的な機械安全を標準搭載
機械安全、レーザ安全を満たす安全構造

株式会社広島製のレーザ溶着装置とは？

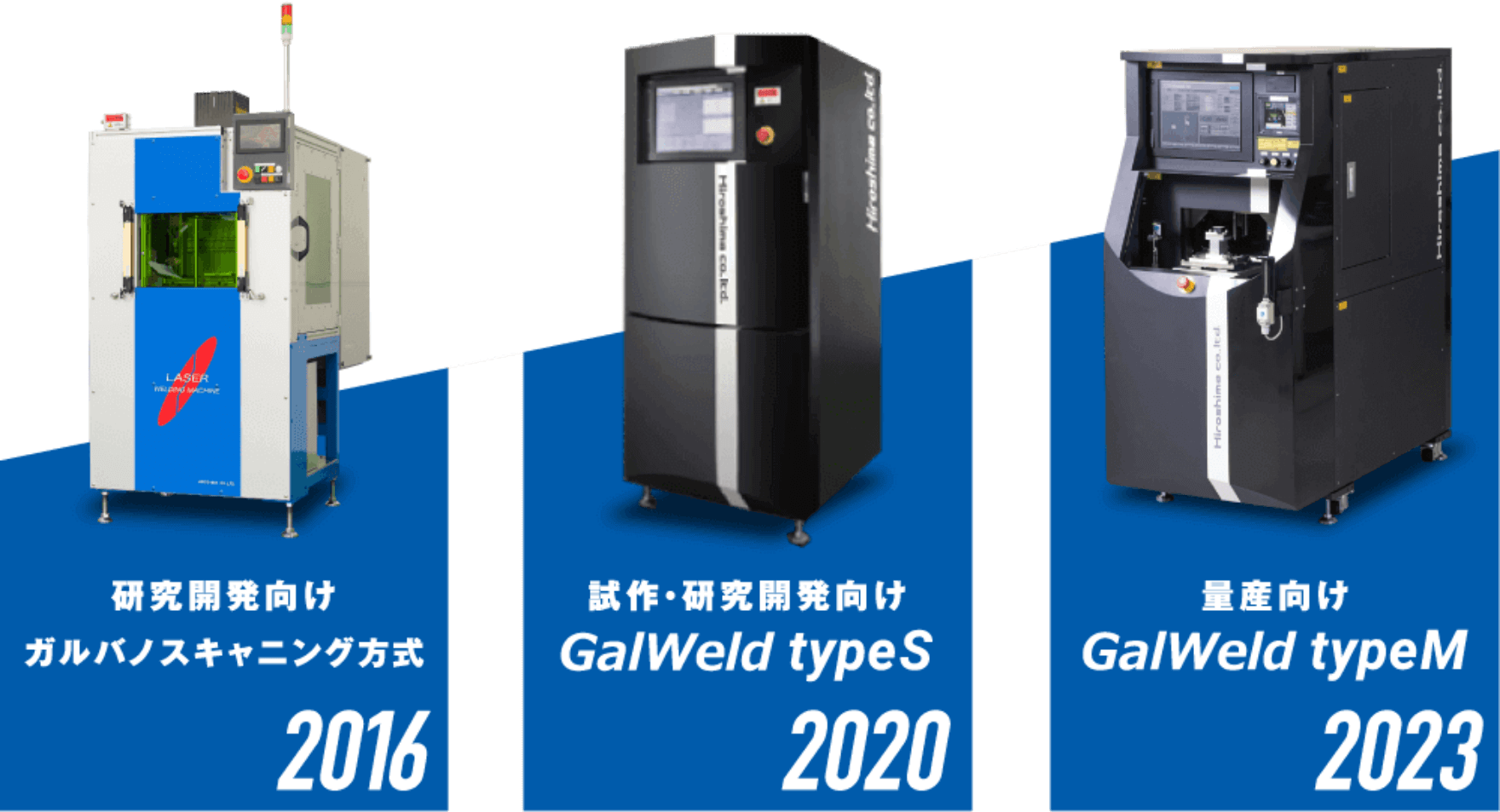

株式会社広島は、レーザ溶着装置を製造・販売まで一貫して行っています。自動車業界を中心に、研究開発部門から評価、試作、生産部門など幅広い納入実績がございます。2016年より装置化を行い、パナソニック製レーザを搭載した樹脂溶着機専用装置として、試作～量産まで対応できるラインナップになっています。ユーザー様からの声や培ってきたレーザ溶着のノウハウ、技術を製品機能に反映した製品開発を行っています。

株式会社広島製レーザ樹脂溶着装置の魅力

01

ワンコントロール

VL-W1と装置のコントロールを一元化し、全ての操作はタッチパネルで完結。
使いやすさを向上しました。

02

サーボ加圧

エアシリンダ加圧とは異なり、精密な加圧/保圧制御が可能。
レーザ+加圧の一体制御にて、より高信頼性の溶着を実現します。

03

充実の標準装備仕様

機械安全及びレーザ安全で必要とされる汎用的な装備仕様を標準装備。
装置構想や仕様検討の時間を省き、従来より短期間での量産設備導入を実現。

04

省スペース＆デザイン性

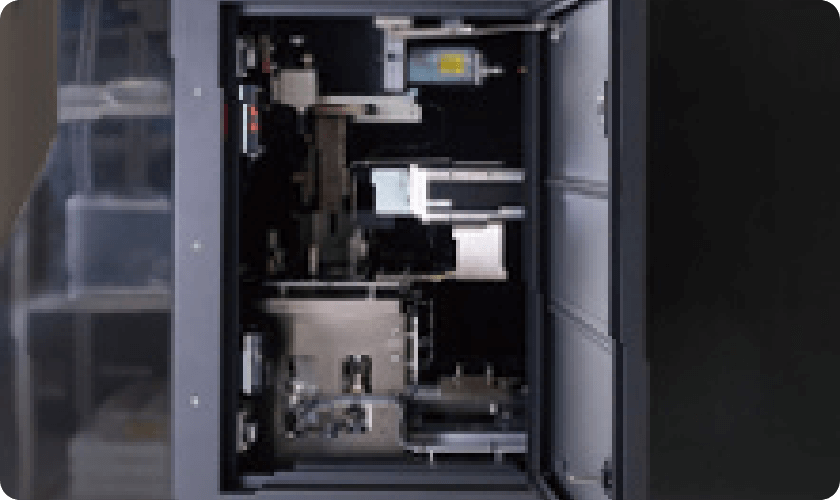

レーザヘッド、コントローラ、配線等を筐体内に収納。
全体サイズも従来品よりコンパクトな省スペース化を実現。
W700×H1,580×D1,450

05

高生産性とコストダウン

ワーク在荷及び位置ずれを画像判定し自動確認するポカ避け仕様。
歩留まりを減らしコストダウンにも貢献。
治具段取りも容易で小ロットにも対応。

06

自動化

レーザパワー、加圧力、沈み込み量を各種センサで検知し、製品品質を自工程保証。ワークセット後は溶着完了まで全自動。省人化にも貢献。

製品仕様

レーザ溶着機	最大出力100W
レーザ波長	1,070nm
ビーム径	Φ0.7〜2.0（可変）
接触式変位センサ	2本
加圧方式	サーボプレス（エアーレス）
加圧範囲	100〜1,500N
レーザ遮光方式	ストロークシャッター
押さえ治具	t=10テンパックスガラスご要望に応じた専用設計の治具製作はオプション対応いたします
荷重確認	ロードセル
装置サイズ	W700mm×H1,580mm×D1,450mm
重量	約800kg
消費電力	最大1.2kw（消費電流最大5.84A）
必要ユーティリティ	三相200V
適正（推奨）ワークサイズ	最大100mm×100mm×100mm
